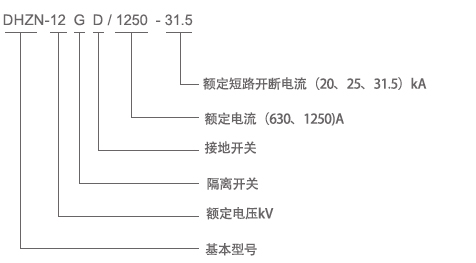

型号及含义

注:如不带接地开关,接地操作轴起联锁轴的作用，外形尺寸不变。
使用环境条件
◆ 周围环境温度: -25℃ +40℃ ;
◆ 相对湿度:日平均值<95%

， 月平均值<90% ;
◆ 海拔高度:不高于1000m ;
◆ 地震烈度:不超过8度:
◆ 使用场所:无爆炸危险、化学和剧烈振动及污秽。
◆ 海拔高度1000米以上使用条件
◆ 在海拔高度超过1000米的时候。空气密度相对会下降，这将影响到电器的保护采数。
◆ 使用者在选用开关的时候必须作有关计算
。
◆ 建议计算方式:

找出指定地点的高度H
，按GB311.1 规定计算出(公式 1)相关的高度采数Ka,将开关的雷电冲击耐受电压、工频耐受电压乘以Ka, 所得到的数值是开关用在高海拔高度H时
，同时在1000米以下的环境内必须达到的耐压参数。

适用柜型
可装配在小型固定柜、环网柜或箱变
。

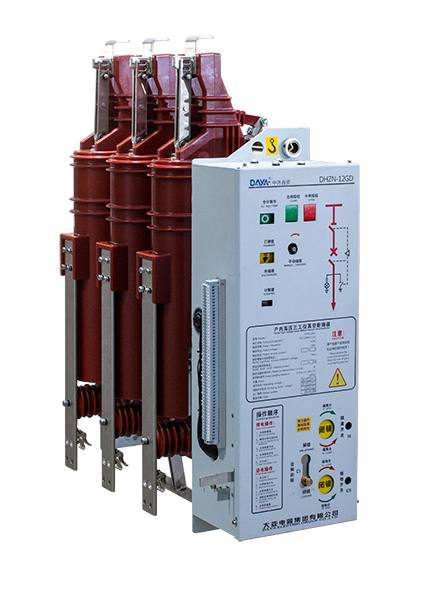

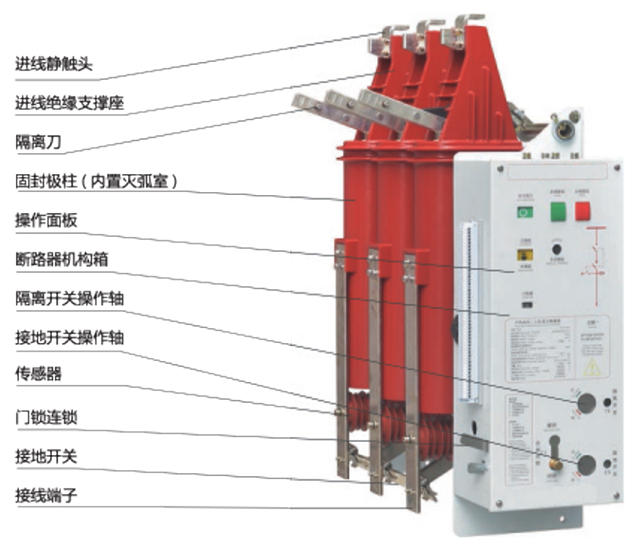

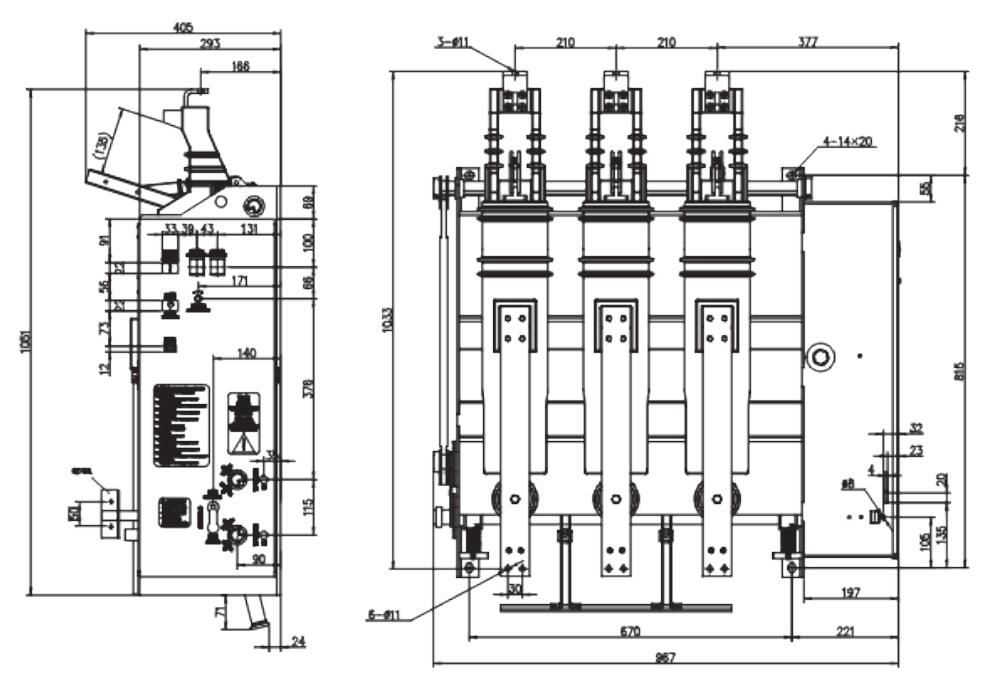

DHZN-12GD系列户内高压三工位真空断路器主回路纵向布置，上部为隔离开关

、中部为真空断路器、下部为接地开关, 操作机构、断路器机构
、联锁机构位于开关前部。本开关可以倒安装。
安全优异的固封极柱
高可靠性

、稳定的绝缘性能、结构更坚固、小型化、面维护

、更环保
、抗机械性能高
。
可视隔离断口
旋转式隔离开关
，分闸后具有可视断口。
模块式操作机构
断路器采用模块式操作机构、可独立更换或检修
、互换性好

，可以用手动操作
，也可选用交
、直流储能操作
，实现远程控制
。
三轴分步操作
、可靠地机械联锁
隔离开关、断路器、接地开关单独一个轴轴操作，3轴之间有强制机械联锁，防止误操作
。
出线端带非接触式带电显示传感器
无电容、采用非接触式感应技术
，安全可靠!
柜门与连接开关设计有可靠联锁结构
确保操作人员的安全，免调整的柜门闭锁
。
技术参数

项目	单位	参数
额定电压	kV	12
( l min) 额定短时工频耐受电压:相间/断口		42/48
额定雷电冲击耐受电压(峰值):相间/断口		75/85
二次回路工频耐受电压（1 min）	V	2000
额定频率	Hz	50
额定电流	A	630 1250
额定短路开断电流	kA	20	25	31.5
额定峰值耐受电流	kA	50	63	80
额定短路关合电流	kA	50	63	80
4s额定短时耐受电流	kA	20	25	31.5
额定短时耐受电流持续时间	s	4
额定单个/背对背电容器组开断电流	A	630/400
额定电容器组关合涌流	kA	12.5 (频率不大于 1000Hz)
额定短路电流开断次数	次	30
机械寿命(隔离开关1断路器/按地开关)		3000/10000/3000
动 ，静触头允许麝损累计厚度	mm	3
额定合用操作电压	V	MC24/48/110/220 DC24/48/110/220
额定分闸操作电压
储能电机额定电压	V	MC24/48/110/220 DC24/48/110/220
储能电机额定功率	V	70
储能时间	s	≤ 15
触头开距	mm	9 ± 1
超行程		3.5 ± 0.5
触头合闸弹跳时间	ms	≤ 2
三相分、合用不同期性		≤ 2
分闸时间(额定电压)		≤ 40
合闸时间(额定电压)		≤ 60
平均分闸速度(触头刚分、6mm)	m/s	0.9 ~ 1.3
平均合用速度(6mm ~触头刚合)		0.5 ~ 1.1
触头分闸反弹幅值	m	≤ 2
触头合闸接触压力	N	2400±200 ( 20 -25kA ) 3100+200 ( 31. 5kA )
额定操作顺序		0-0.3s-CO-180s-CO

配置
标准配置:按标准接线原理图接线，包含有防跳装置
。无闭镜装置

、无过流装置
。无欠压装置。

配置	参数	备注
储能电机	75W	标配
合闸线圈	A(D)C24~220V	标配
分闸线圈	A(D)C24~220V	标配
隔离开关辅助开关	1 开 1 闭 5A	标配
接地开关辅助开关	1 开 1 闭 5A	标配
储能机构辅助开关	2 开 1 闭 5A	标配
断路器辅助开关	8 开 8 闭 5A	标配
防跳装置	A(D)C24~220V	标配
带电传感器(感应式)	非接触式	标配
闭锁装置	A(D)C24~220V	选配
过流脱扣器	3.5A、5A	选配
欠压装置	A(D)C24~220V	标配

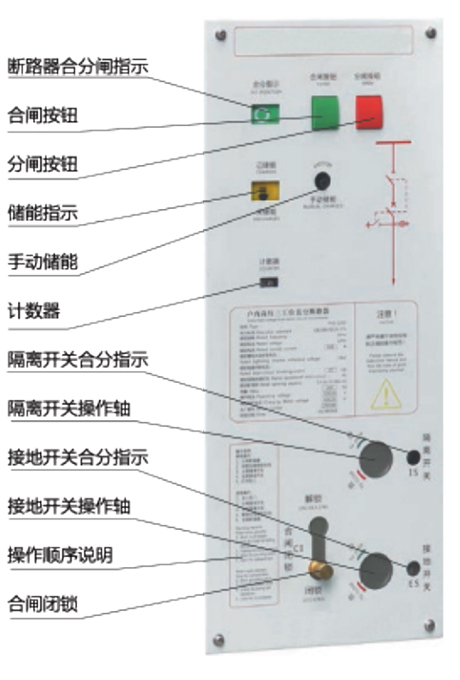

参照右边的开关操作指示牌，说明如下:
双重联锁:断路器
、隔离开关
、接地开关设置强制机械联锁操作: 断路器和隔离开关
、接地开关设计防误操作闭锁装置。 隔离开关、接地开关分别是独立一 根轴分步操作的，两操作轴之间设置强制机械联锁操作
， 开关分合闸操作后请从观察窗确认其各自分合闸状态
。
断路器、隔离开关、接地开关、柜门的联锁
◆ 隔离开关和接地开关相互强制机械联锁、二者之间只能二合-
， 不能同时合闸;
◆ 接地开关分闸后、隔离开关才能合闸:隔离开关合闸后、接地开关不能合闸。
◆ 合闸闭锁处于闭锁位置时，断路器才能合闸，隔离开关和接地开关不能操作。
◆ 合闸闭锁处于解锁位置时，断路器不能合闸
，隔离开关和接地开关才能操作。
◆ 断路器合闸后，合闸闭锁不能解锁
，隔离开关和接地开关不能操作。
◆ 接地开关合闸后，才能打开柜门。
◆ 关上柜门后，接地开关才能分闸。

合闸闭锁的操作
1、闭锁
旋转闭锁操作轴外圈90° ( 解除定位)，朝闭锁方向推到极限位置再旋转操作轴外圈90° (定位)。
2
、解锁
旋转闭锁操作轴外圈90° ( 解除定位)，朝解锁镄方向推到极限位置再旋转操作轴外圈90° (定位)。
断路器的操作
手动操作
1.用专用储能手柄进行储能。
2
、合闸:接合闸按钮
。(如带合闸闭锁或欠压装置须二次回路通电后方能合闸)
3、分闸:按分闸按钮。电
动操作
1.二次回路通电后，储能机构自动储能。
2、合闸:按控制回路中的合闸按钮。
3、分闸:按控制回路中的分闸按钮
。
隔离开关的操作
顺时针方向为隔离开关分闸。
逆时针方向为隔离开关合闸
。
柜门闭锁的操作
关上柜门即自动解开柜门与接地开关的闭锁，接地开关合闸后
，打开柜门后

，接地开关自动闭锁
，不能操作
。
