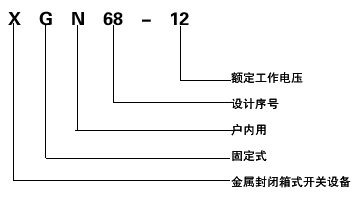

型号
使用环境 ：
1、海拔高度：≤1000m
2 、环境温度：-25℃~40℃
3、相对湿度：日平均≤95% ，月平均≤90%
4 、抗震能力：地震烈度不超过8度
5、安装倾斜：安装倾斜不超过5度
6、使用场所：无爆炸危险，化学腐蚀，无剧烈振动
主要技术参数 ：
|
序号
|
参数名称
|
单位
|
数值
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
主母排额定电流
|
Hz
|
630
|
|
3
|
额定频率
|
kA
|
50
|
|
4
|
主回路，接地回路额定短时耐受电流
|
kA
|
20
|
|
5
|
主回路 ，接地回路额定短时峰值电流
|
kA
|
50
|
|
6
|
主回路 ，接地回路额定短时关合电流
|
kA
|
50
|
|
7
|
熔断器开断电流
|
kA
|
31.5 40
|
|
8
|
1min工频耐压（有效值）相间、对地/隔离断口
|
kA
|
42/49
|
|
9
|
雷电冲击耐受电压（峰值）相间、对地/相隔断口
|
kA
|
75/85
|
|
10
|
二次回路工频耐压
|
V
|
2000
|
|
11
|
额定电流开断次数
|
次
|
10000
|
|
|
机械寿命
|
断路器、负荷开关
|
次
|
10000
|
|
隔离开关、接离开关
|
次
|
200
|
|
13
|
外壳防护等级
|
|
IP2X
|
|
14
|
操作方式
|
|
手动或电动
|
|
15
|
外形尺寸
|
断路器柜
|
mm
|
400×800×1600
|
|
负荷开关柜
|
mm
|
500×800×1600
|
柜体结构特点 ： 开关柜采用2mm厚敷铝锌钢板经CNC机床加工 ，精度高 ，强度高，外形美观，柜后有两处压力释放孔，******限度地保障人身安全和运行可靠。

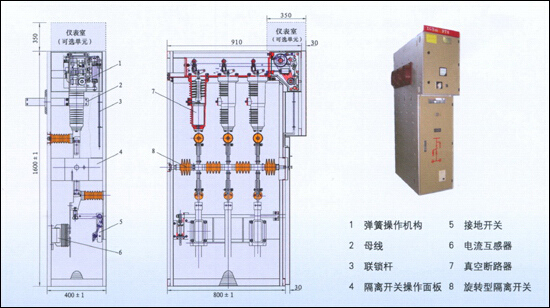

断路器柜结构示意图：

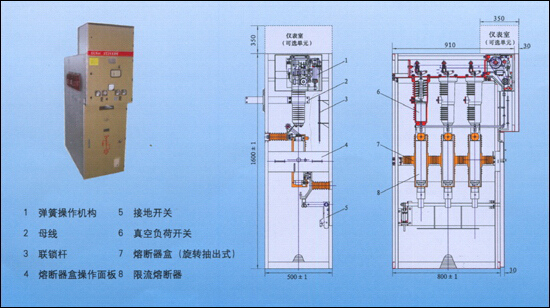

负荷开关柜结构示意图：
