■ 正常使用条件
1
、环境温度：上限+45℃
，下限-35℃；（允许在-45℃时储运）；
2、海拔高度：不超过1000m
；
3、相对湿度

：日平均值95%以下，月平均值90%以下
；
4
、地震烈度不超过8级；
5
、无火灾、无爆炸危险、无严重污秽
、无化学腐蚀气体及剧烈震动的场所。 注
：凡超出上述要求范围的，由用户与制造厂协商确定
。针对特殊场所
，如地下变电所等运行环境不良的情况
，室内应增加除湿设备
，改善产品运行使用条件，确保设备安全可靠的运行
。
■ 技术参数

序号	项目		单位	参数
1	额定电压		kV	12
2	绝缘水平	1min工频耐压（对地 、相间/断口）	kV	42/48
		雷电冲击耐压（对地 、相间/断口）	kV	75/85
3	额定频率		Hz	50
4	主母线额定电流		A	630、1250、1600、2000、2500、3150、4000
5	额定短时耐受电流 (4s)		kA	25、31.5、40、50
6	额定峰值耐受电流		kA	40、50、63、80、100、125
7	爬电比距		mm/kV	20
8	防护等级			IP4X
9	重量		kg	≥800

■ 技术关键点
● 柜体经敷铝锌板多重折弯拼装而成，避免了焊接时带来的误差，柜体的加工及装配精度高
。
● 该开关设备可配装电动底盘车的断路器和电动接地开关，实现程序化操作。
● 采用D型或O型母线,及环氧树脂硫化工艺,达到了全绝缘,改善柜内电场分布
，提高开关设备整体绝缘水平。
● 通过0.5S内部故障电弧试验
，具有抗故障电弧效应的能力。
● 具备温度、湿度自动热对流通风散热、内部故障防爆等功能,采用通用机械联锁装置,可靠性高,免维护。

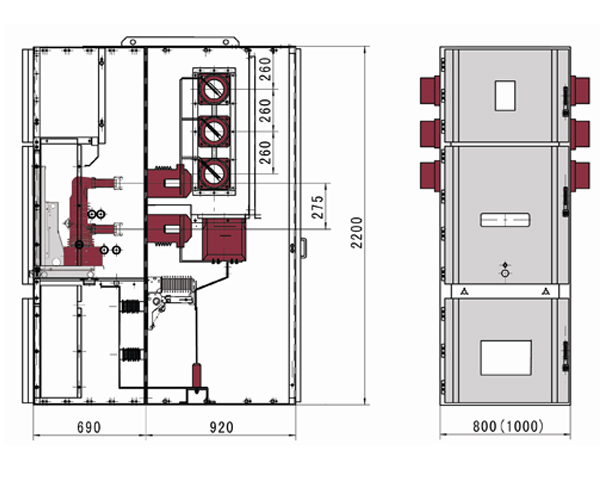

■ 外形结构示意图
