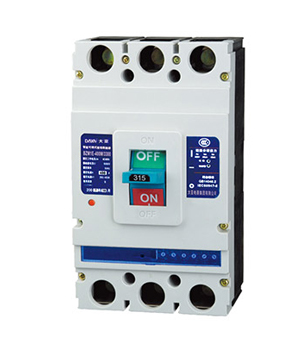

BZM1型塑壳式断路器系列
-
- 产品概述
- BZM1同CM1系列塑料外壳式断路器(以下简称断路器)，是本厂采用国际先进设计制造技术开发的新型断路器之一 ，其额定绝缘电压800V，适用于交流50Hz，额定工作电压660V及以下 ，额定工作电流至1250A的电路中作不频繁的转换及电动机不频繁转换及电动机不频繁起动之用。断路器具有过载 ，短路和欠电压保护装置 ，能保护线路和电源设备不受损坏 。
本断路器产品执行下列标准 ：
IEC60947-1及GBT 14048.1总则
IEC60947-2及GB14048.2低压断路器
IEC60947-4及GB14048.4接触器和电动机起动器
IEC60947-5.1及GBT14048.5机电式控制电路电器
-
使用环境
◆ 海拔高度2000m以下 ；
◆ 周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃ ；
◆ 能耐受潮湿空气的影响 ；
◆ 能耐受盐雾、油雾的影响；
◆ 能耐受霉菌的影响；
◆ 能耐受核辐照的影响 ；
◆ ******倾斜度为22.5℃ ；
◆ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方 ；
◆ 在没有雨雪侵袭的地方；
分类
按产品极级数分为三级与四级，四级产品中中性极(N极)的型式分为四种；
A型 ：N极不安装过电流脱扣元件 ，且N极始终接通，不与其它三极一起合分 ；
B型：N极不安装过电流脱扣元件 ，且N极与其它三极一起合分；
C型：N极安装过电流脱扣元件，且N极与其它三极一起合分 ；
D型：N极安装过电流脱扣元件 ，且N极始终接通，不与其它三极一起合分；
● 断路器主要技术性能指标型号 额定电流（A） 极数 额定绝缘电压（V） 额定工作电压（V） 飞弧距离（mm） 极限短路分断能力（kA） 运行短路分断能力（kA） 操作性能（次） BZM1-63L (6) 、10、16、20、25、32、40、50 、63 三、四级 500V 400V 0 25 18 通电 不通电 BZM1-63M 0 50 25 1500 8500 BZM1-100L (6) 、10、16、20 、25、32、40、50、63、80、100 二 、三、四级 800V ≤50 35 22 BZM1-100M ≤50 50 30 BZM1-100H ≤50 85 50 BZM1-225L 100 、125 、140、160、180、200、225 ≤50 35 22 1000 7000 BZM1-255M ≤50 50 30 BZM1-255H ≤50 85 50 BZM1-400L 225 、250 、315 、350、400 三 、四级 ≤50 50 35 1000 4000 BZM1-400M ≤100 65 42 BZM1-630L 400 、500 、600 ≤100 50 35 BZM1-630M ≤100 65 42 BZM1-1250L 700、800、1000、1250 三级 ≤100 50 30 500 2500 BZM1-1250M ≤100 85 45 同类产品
